Гравитационный движитель

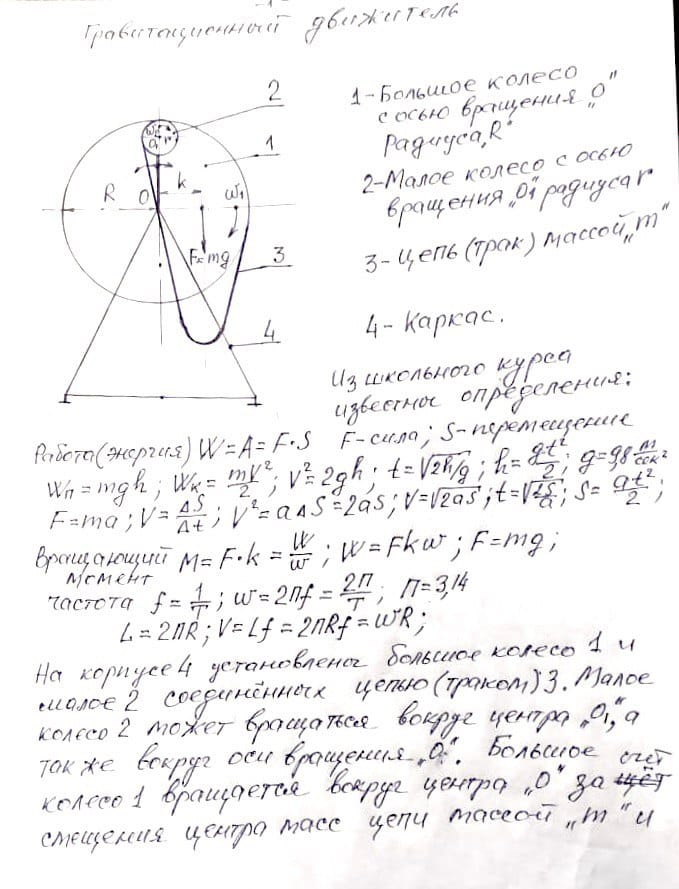

Из школьного курса известны определения: Работа (энергия) W=A=FxS, где F-сила; S-перемещение

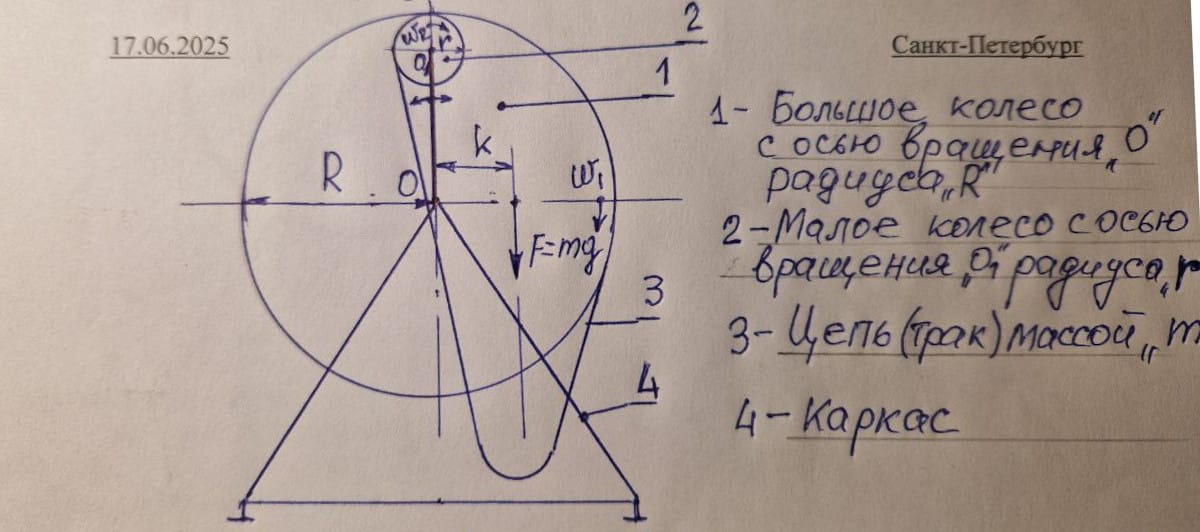

На корпусе 4 установлены большое колесо 1 и малое-2, соединенных цепью (траком) 3. Малое колесо 2 может вращаться вокруг центра «О», а также вокруг оси вращения «О1». Большое колесо 1 вращается вокруг центра «О1» за счет смещения центра масс цепи массой «т» и образовании силы F = mg. Цепь установлена таким образом, что она не может проскальзывать по поверхности как большого, так и малого колеса, и выполнялось условие w2/ w1 = R/r или w2 = (R/r) × W1.

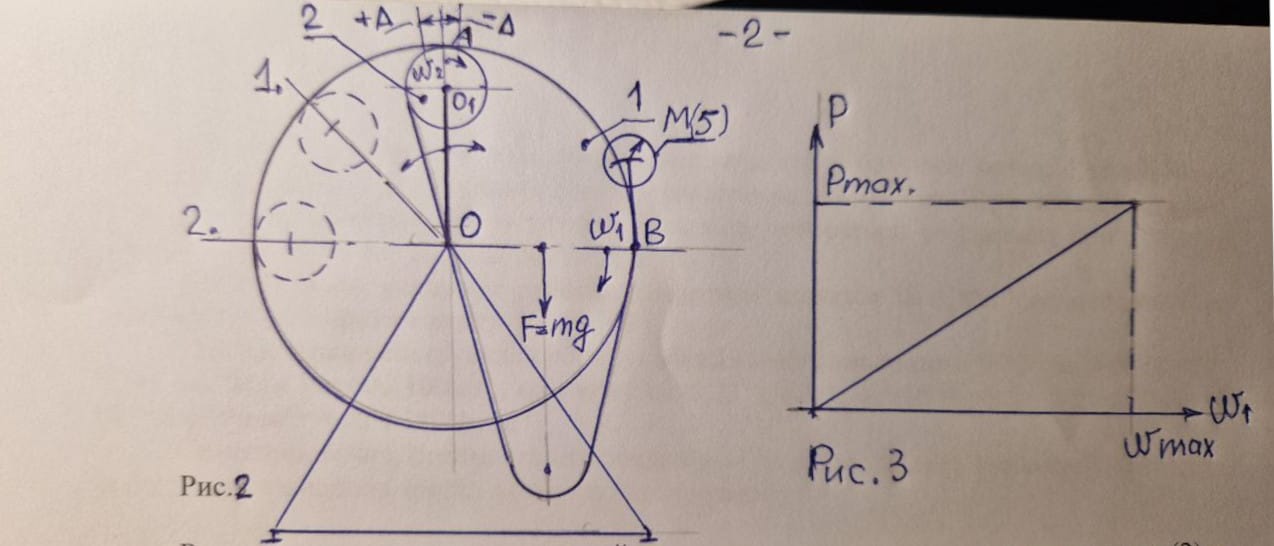

В исходном состоянии рис.2 большое колесо 1 соединено с манометром 5, который показывает значение М за счет воздействия силы F = mg, при этом w1 = 0, а цепь находится на большом колесе 1 на участке А-В. При вращении малого колеса 2 +/- дельта показания манометра остаются неизменными. При вращении малого колеса 2 и перемещение его в точку 1, цепь на большом колесе находится на участке 1-А-В, а следовательно центр тяжести смещается к центру «О», а показания манометра 5 уменьшаются < М /2. При вращении малого колеса 2 в точку 2, цепь на большом колесе 1 занимает положение 2-1-А-В, при этом центр тяжести переходит к центру вращения «О», а показания манометра 5 становятся М=0, следовательно оптимальным режимом движителя является обеспечение вращения малого колеса 2 в диапазоне + - дельта, и таким образом, чтобы выполнялось условие: w2=R/r)* w1, при этом+/- дельта = 0.

Р- мощность двигателя, который осуществляет вращение малого колеса (2) с круговой частотой wг. Рис.3

Так как на большое колесо (1) действует сила F = mg, то вращающий момент М = F * k осуществляет вращение колеса 1 до W max, которая определяется трением системы (механизмов) движителя.

Присоединим к оси движителя А через редуктор В генератор (С) рис.4, который вырабатывает мощность Р ген. с частотой вращения W ген.

В случае, когда сила тяжести F составляет 90 градусов с направлением перемещения S, массы m, рис.5, то работа тратится только наи преодоление сил трения. Это является следствием того, что по воде мы можем перемещать большие грузы с минимальной работой (энергией) затрат. В нашем случае (рис. Nº2,4) перемещение массы цепи малым колесом 2 на +/- дельта осуществляется в горизонтальной плоскости, т.е. сила тяжести перпендикулярна направлению перемещения, а следовательно тратится W min, при этом в большом колесе 1 сила тяжести совпадает с направлением перемещения и вырабатывает W max. Мы предполагаем, что в связи с разной работой (энергией) затрат на входе и выходе движителя, мощность Р будет иметь вид, рис.6.

В точке (С) генератор не вырабатывает энергию, и большое колесо 1 вращается с wc < w max, рис.3). С увеличеннем энергии генератора до Pr=Рг.а, wс уменьшается до wB. Участок а - в характерен, что усилие F на валу генератора возрястает, при этом wB уменьшается до wa, т.е. мощность Рг.=Рг.а >Р

Оптимальным условием работы генератора является w1< wa, гле мошность на выходе больше затрат на входе, т.е. Рг. > Р.

Для проверки действующей образец должен иметь параметры: R=2-3м; г-R/10=0,2-0,3м; вес цепи Рц=60-100 кгс, при этом w1=0,33 -1сек^-1; w2=10 w1=3,3 - 10сек^-1; wr=30 w1=10 - 30 сек^-1 =600 - 1800 минг^-1

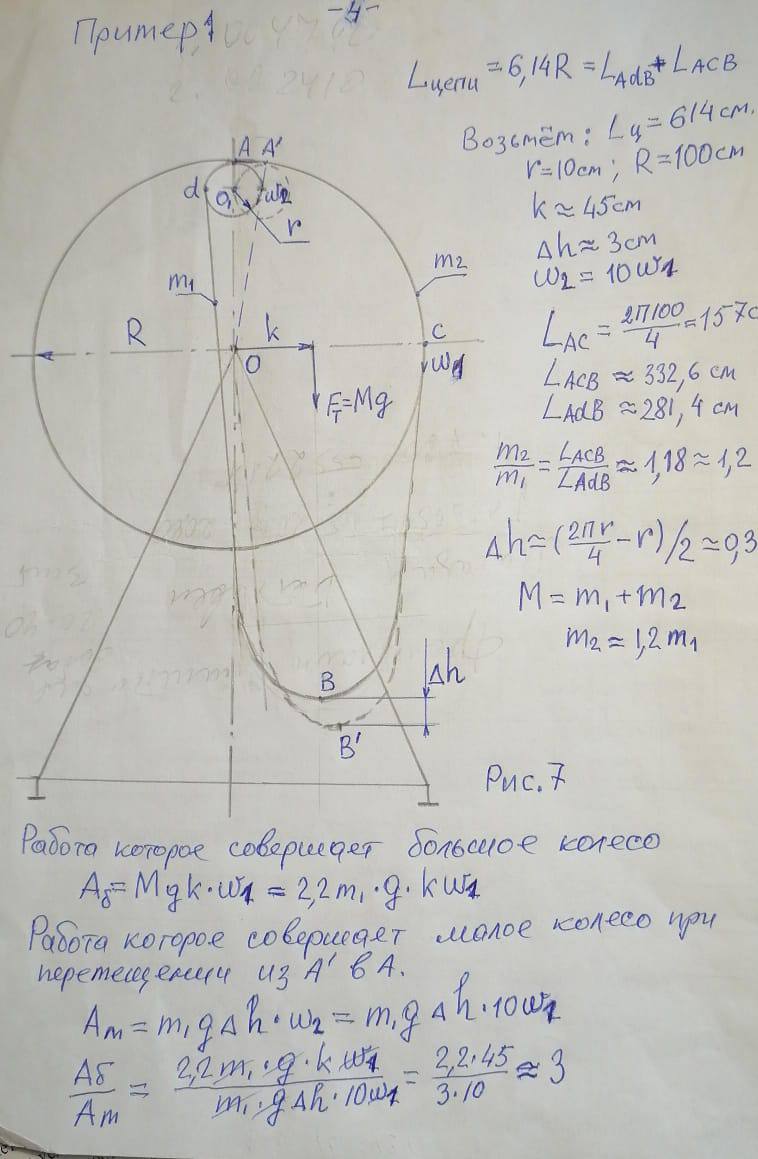

Рассчитаем работу, которую осуществляет большое колесо Аб и работу, которую осуществляет малое колесо Ам, обеспечивающее вращение большого колеса Аб с частотой W1 с параметрами, указанными на примере 1, рис.7. Так как малое колесо осуществляет работу подъема цепи массой м1 на высоту (треугольник)h, то отношение работ Аб / Ам =3раза. Это значит, что если устройство вырабатывает мощность 1 кВт, то 333 Вт тратится на вращение малого колеса, необходимое для функциональной работы устройства, а 666 Вт - тратится на нагрузку. Это в идеале, а реально необходимо изготовить опытный образец и определить технологические параметры.

Ориентировочно, стоимость изготовления образца составляет 1 миллион 320 тысяч рублей (Один миллион триста двадцать тысяч рублей).
